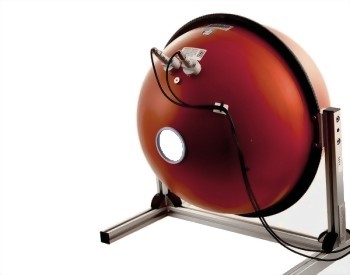

雷射功率測量積分球
ISD-30 是一款配備有積分球的測量儀，積分球直徑為 300 mm。它被設計用來測量不超過 64°的發散角度，峰值功率不超過 100 W 的雷射和雷射二極體。可選擇搭配Si 或 InGaAs 二極體探測器，能夠測量 400 到 1100 nm或 800 到 1800 nm的波長，或者是兩者一起使用。球體塗層為硫酸鋇 (ODP97)，探測器位置在 "陰影位置" 消除遮光板的需求。有兩個額外的接口：SMA 連接器，用於連接光譜輻射計的光纖，以及輔助端口，用於輔助校正。
- 300 mm直徑的積分球，能夠測量發散角度不超過 64°，峰值功率不超過 100 W 的雷射器和雷射二極體。
- 選擇搭配 Si 或 InGaAs 二極體的探測器，可測量 400 到 1100 nm或 800 到 1800 nm的波長，也可以同時搭配兩個探測器來測量更廣泛的波長範圍。
- 球體被塗層為硫酸鋇 (ODP97)，能夠提高測量精度。
- 探測器位於 "陰影位置"，消除了遮光板的需求。
- 具有 SMA 連接器和輔助端口。SMA 連接器用於連接光譜輻射計的光纖，輔助端口用於校正。
|
規格 |
|||
|
積分求直徑 |
300mm |
||
|
接口大小 |
100mm |
||
|
塗層 |
ODP97 |
||
|
光譜靈敏度 |
400nm ~ 1100 nm Si 光電二極體 800nm ~ 1800 nm InGaAs光電二極體 |
||
|
靈敏度 |
0.2 mA/W @ 633 nm 0.25 mA/W @ 900 nm 25 μA/W @ 1300 nm 18 μA/W @ 1550 nm |
||
|
最大訊號電流 |
1mA |
||
|
纜線長度 |
2m |
||
|
上升時間 |
0.5us |
||
|
光譜範圍 |
400nm ~ 1100nm or 800nm ~1800nm |
||
|
測量範圍 |
Sensor |
min (0.1 pA NEI) |
max (200 μA) |
|
ISD-30 @ 633 nm |
5.00E-10 |
1.0 |
|
|
ISD-30 @ 900 nm |
4.00E-10 |
0.8 |
|
|
ISD-30 @ 1300 nm |
4.00E-09 |
8.0 |
|
|
ISD-30 @ 1550 nm |
5.56E-09 |
11 |
|
|
其他 |
|||
|
溫度範圍 |
(5 ~ 40) °C |
||
|
插槽 |
-1, -2, -4 |
||
|
選項 |
|||
|
ISD-AUX |
可選 UMPF-0.5 輔助接口，帶 UMPP-0.5 接口插頭。 |
||
|
ISD-SMA |
可選 UMPF-0.5_UMPA-0.5/11_UFC-11-SMA 檢測器接口，帶 SMA 連接器。 |
||
