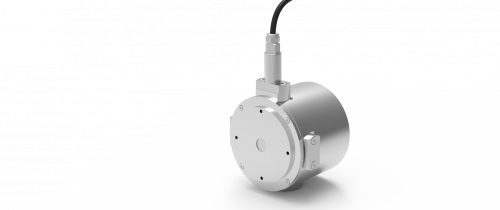

近紅外功率測量感測器
廠牌名稱: Gigahertz-Optik
使用 InGaAs 光電二極體檢測器， 800 到 1800 奈米的光譜響應範圍。該設備使用直徑為 50 mm 的積分球，測量接口直徑為 10 mm，並配備擋板抑制直接照射檢測器的光。ISD-5P-IGA 在 Gigahertz-Optik 光輻射量標定實驗室進行 800 nm 到 1800 nm 的校準。它可與幾種 Gigahertz-Optik 的其他產品配合使用，包括 TR-9600 高速短上升時間數據記錄器光度計。
使用 InGaAs 光電二極體檢測器， 800 到 1800 奈米的光譜響應範圍。該設備使用直徑為 50 mm 的積分球，測量接口直徑為 10 mm，並配備擋板抑制直接照射檢測器的光。ISD-5P-IGA 在 Gigahertz-Optik 光輻射量標定實驗室進行 800 nm 到 1800 nm 的校準。它可與幾種 Gigahertz-Optik 的其他產品配合使用，包括 TR-9600 高速短上升時間數據記錄器光度計。
型號 :
ISD-5P-IGA
- 測量 800 到 1800 奈米的光譜響應範圍。
- 使用 50 mm 直徑的積分球，測量接口直徑為 10 mm。
- 配備擋板，抑制直接照射檢測器的光。
- 在 Gigahertz-Optik 光輻射量標定實驗室進行校準。
- 可與其他 Gigahertz-Optik 產品配合使用。
|
規格 |
|||
|
光譜響應範圍 |
(800 ~ 1800) nm |
||
|
響應率 |
1.58E-04 A/W @ 1300 nm 1.71E-04 A/W @ 1550 nm |
||
|
測量範圍 |
Sensor |
min (0.1 pA NEI) |
max (200 μA) |
|
ISD-5P-IGA @ 1300 nm |
6.33E-10 |
1.27 |
|
|
ISD-5P-IGA @ 1550 nm |
5.85E-10 |
1.17 |
|
|
最大訊號電流 |
1mA |
||
|
輸入光大小 |
10 mm Ø |
||
|
積分球直徑 |
50mm |
||
|
塗層 |
synthetic ODM98 |
||
|
感測器 |
砷化鎵銦(InGaAs)光電二極體 |
||
|
上升時間 |
0.875 ns |
||
|
其他 |
|||
|
支架 |
M6螺紋孔 |
||
|
連接 |
2 m 長同軸電纜，附帶BNC (-1)、校準數據 (-2) 或 ITT (-4) 連接器 |
||
|
溫度範圍 |
(5 ~ 40) °C |
||
