一般

簡短描述

檢測時間強度過程、LED脈衝和雷射脈衝輻射功率的探測器。結合光度計P-21、P-9710-2、P-9710-4 和快速示波器，LED脈衝和雷射脈衝的絕對峰值可以被界定。

特色

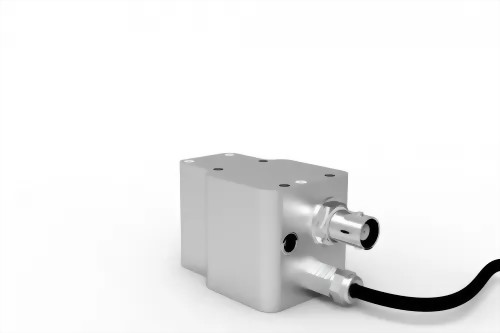

帶有16mm積分球的可攜式測量探頭。

可測量奈秒範圍脈衝長度的輻射功率以及時間強度曲線的光電二極體。

測量範圍

快速光電二極體 : 達200W(脈衝峰值)

慢速光電二極體 : 達100W(絕對數值測量)

光譜靈敏區域 : 400nm ~ 1100nm

常見應用

脈衝雷射二極體、脈衝LED的產線品質保證以及發展。此外，也可應用於使用中的測量。

帶有7mm的測量孔徑，且偵測器也適合用於雷射安全的測量任務，（ISD-1.6-SP-V01，7mm孔徑，用於檢測人眼安全）。

校準

可追溯至德國聯邦物理技術研究院(PTB)的光電二極體，光譜輻射功率敏感度的出場校正。

產品

接口尺寸

V0x : 5 mm

V01 : 7 mm

最大峰值輻射功率

快速光電二極體 : V0x : 一般情況200W(在950nm脈衝)

快速光電二極體 : V01 : 一般情況300W(在950nm脈衝)

最大訊號電流

1mA(當光電二極體用於絕對值測量時)

一般情況靈敏度

V0x: 8.4 μA/W 在900 nm

V01: 6.0 μA/W 在900 nm

(慢速光電二極體)

上升時間

脈衝波形測量 : < 1ns

絕對訊號測量 : 100ns

光譜響應範圍

400nm ~ 1100nm

其他

重量

200g

溫度

使用 : 10°C ~ 30°C

儲存 : -10°C ~ 50°C

濕度

絕對不可以暴露於高濕度環境。

無水氣凝結，20% ~ 70%的相對溼度。
