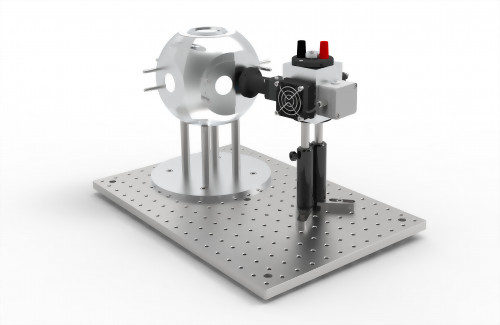

反射/穿透應用多功能精密積分球
廠牌名稱: Gigahertz-Optik
UPB-150-ART 是一款 150 mm（6 吋）BaSO₄ 塗層的多功能積分球（Integrating Sphere），主要用於反射率、透射率及光通量等光學量測。
UPB-150-ART 是一款 150 mm（6 吋）BaSO₄ 塗層的多功能積分球（Integrating Sphere），主要用於反射率、透射率及光通量等光學量測。
型號 :
UPB-150-ART

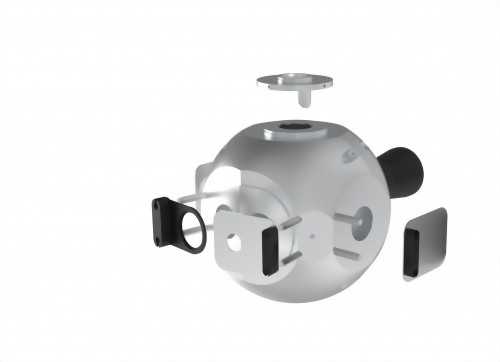

UPB-150-ART 的五個 measurement ports 可以透過開啟、關閉或搭配 reducer、plug、light trap 等配件，形成不同的光學幾何架構。主要包括：
- 0°/d Reflection
- 量測材料的漫反射特性
- 適合光學材料、玻璃、薄膜、表面材料等
- 8°/d Reflection
- 可進行含或不含 glamour component 的反射量測
- 對材料表面反射特性分析有用
- 0°/d Transmission
- 可量測定向及漫射透射光
- Transmission / Absorption related measurement
- 搭配 light trap 等附件，可進行透明材料的透射及吸收相關測量
- Two-ray measurement
- 可建立雙光路量測架構
- Luminous Flux
- 搭配適當 detector，可進行光通量相關測量
|
球體直徑 |
150 mm / 6 inch |
|
內壁塗層 |
ODP97 Barium Sulfate (BaSO₄) |
|
適用光譜範圍 |
300–2500 nm |
|
測量端口 |
5 個 |
|
端口直徑 |
30 mm |
|
Port Edge |
Knife-edge design |
|
Knife-edge Thickness |
0.5 mm |
|
Port Alignment Tolerance |
±0.1° |
|
感測器端口 |
30 mm，環形框架（Ø = 58 毫米），帶側面 V 形缺口 |
|
Mounting |
平面底座，4 × M5 threaded holes |
|
Mounting Pitch Circle |
50 mm |
|
重量 |
約 1.6 kg |
|
Slide & Fix |
每個 port 配置 2 個可拆式支柱 |
