影像式光譜色度計

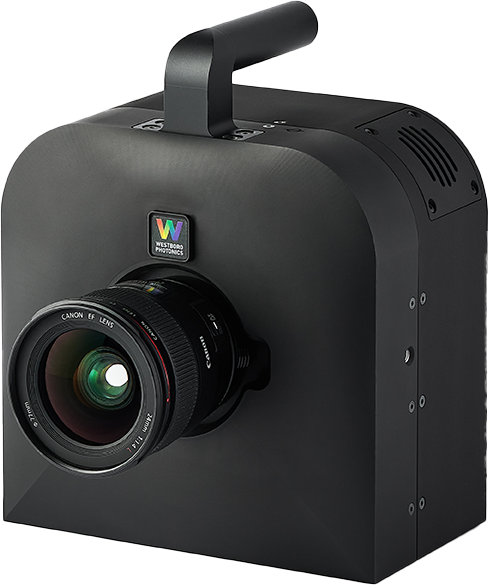

WP512將相機和光譜儀整合在一個儀器中，使用RGB感測器快速測量，加上使用CMOS的光譜儀的修正，適用於需要高精密度和準確度的產線中，而且價格合理。配合可自由更換的鏡頭，可測量多種不同的面板，若是搭配Conometer lens可以測量視角，內建有濾光片(ND filter)增加可以測量的最大亮度，類似於潛望鏡的設計則可以用來測量AR/VR。
- 1230萬畫素相機。
- 內建光譜儀，提升亮度及色度測量精確度。
- 高達0.001 cd/m2的靈敏度。
- 相機以及光譜儀有獨立濾光片，可測量高亮度樣品。
- 電子控制的焦距和光圈，提高精確度以及便利性。
- 可以依照需求更換鏡頭(例如:NED Lens, Conometer lens….)
- 自動暗畫面測量。
- 內部沒有分光鏡。
- 產線測試介面開發整合。
- 內建計算編程功能，可自行建立編輯所需演算公式。
- 選配軟體開發SDK套件。
儀器規格 (細節可以參考官方技術文件)
|
技術規格 |
|
|
2D測量 |
亮度、色度 |
|
SPOT測量 |
光譜、亮度、色度、輻射…等等 |
|
相機 |
|
|
有效解析度 |
4096 x 3000畫素(12.3百萬畫素) |
|
像素大小 |
3.45 μm x 3.45 μm |
|
動態範圍 |
70 dB,高動態範圍的影像: >100dB |
|
類比數位轉換 |
12 bit |
|
2D亮度測量範圍 |
0.0013 cd/m2~ 2.9 E+5 cd/m2 |
|
亮度、色度以及u’,v’精密度(再現性) |
±0.05% ± 0.000 04 |
|
光譜儀 |
|
|
波長範圍 |
380 ~ 780 nm |
|
波長分辨率 |
4.2 nm |
|
資料點間隔 |
0.57 nm |
|
波長準確度 |
0.5 nm |
|
雜散光，HeNe雷射8倍頻寬 |
3E-5 |
|
光譜SPOT面積；直徑 |
10 554 pixels; 116 pixels |
|
亮度範圍 |
0.11 cd/m2~ 3.0 E+6 cd/m2 |
|
精密度(再現性) |
±0.1 % ±0.000 1 |
|
光譜儀SPOT準確度 |
±3.5% for Y; ±0.001 5 for u', v' |
|
偏振靈敏度 |
<2% |
|
測量時間 |
|
|
只有相機的測量時間 |
0.6s |
|
只有光譜儀的測量時間 |
0.1s |
|
混合模式測量時間 |
1.8s |
|
一般 |
|
|
作業系統 |
Windows 10/11 (64 bit) |
|
尺寸(長x寬x高) |
190 mm x 190 mm x 100 mm |
|
光軸高度 |
102 mm |
|
網路介面 |
Gigabit乙太網路 |
|
重量 |
3.9 kg |
|
電源供應 |
最大12 V, 4A |
|
工作溫度 |
15 – 35 °C, |
|
工作濕度 |
0-85%，無水氣凝結 |
搭配Conometer lens規格
|
WP色度計 |
WP512 |
|
視角 |
± 80° |
|
工作距離 |
2mm(鏡頭外框到樣品距離) |
|
最大最小SPOT大小 |
標準: 2 mm、1.5 mm、1 mm，客製最小0.1 |
|
光譜SPOT大小 |
中心點8°的視野 |
|
解析度 |
0.05°/px |
|
2D最小亮度(2; 1.5; 1 mm spot大小) |
0.0002; 0.0003; 0.0008 cd/m² |
|
2D最大亮度(2; 1.5; 1 mm spot大小) |
67,000; 170,000; 268,000 cd/m² |
|
尺寸(長、寬、高) |
X |
|
光軸高度 |
X |
|
重量 |
包括光譜儀5.7Kg |
|
工作溫度 |
5°C ~ 35°C |
|
儲存溫度 |
-30°C ~ 45°C |
