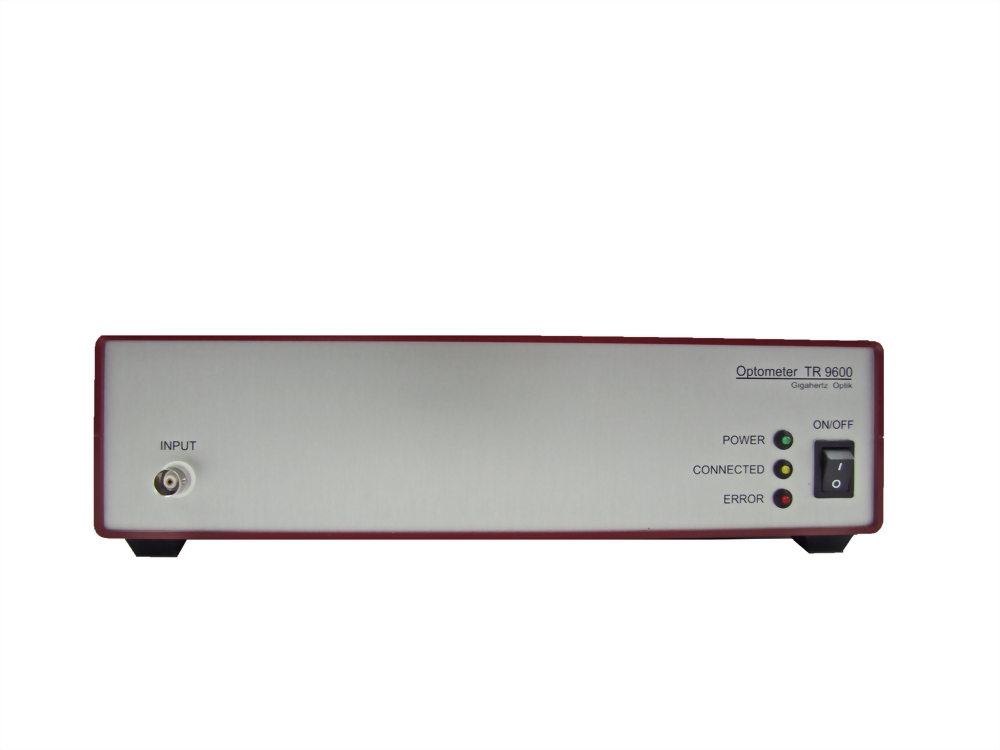

高速數據紀錄與脈衝分析儀

量測範圍

1 µs     上升時間放大器: 10 (1 mA/V – 30 nA/V)

100 ns 上升時間放大器 : 4 (300 µA/V – 10 µA/V)

TR-9600-1

10個檔位選擇 (2.000 mA to 3.000 nA)
可手動選擇量測範圍 or 自動選擇量測範圍

TR-9600-2

4 個檔位選擇(600 µA to 80 nA)
可手動選擇量測範圍 or 自動選擇量測範圍

量測範圍

10 個檔位選擇(three-step,1 mA/V – 30 nA/V)

類比輸出

BNC-Socket (max. ± 5 mA, max. ± 5 V)

取樣率

5 種量測範圍選擇 (10 M Samples/s – 1 k Sample/s)

電源

(6 - 8) V / 1.2 A, DC 電源插頭
5.5 mm / 2.5 mm / 10 mm

AC/DC 電源供應 (7V/1.5 A)
