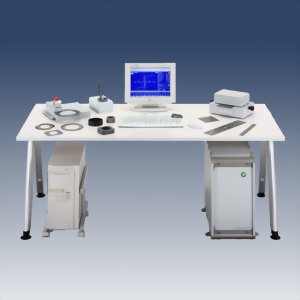

• 矽鋼片材料磁特性測試儀

矽鋼片材料磁特性測試儀

廠牌名稱: BROCKHAUS MEASUREMENTS

量測矽鋼片及各種軟磁材料之導磁特性,如磁滯、鐵損、磁導磁性與磁極之檢測,符合IEC、 ASTM、 JIS及GB測試標準
型號 : C510
  • 檢測各種不同等級, 厚度及幾何形狀的磁性材料及其他軟磁材料
  • 矽鋼片、衝壓件、定子、變壓器或環形鐵芯的品質控制
  • 使用者通過電腦發出命令, 並通過電腦 進行操作, 全數位化測量
  • 容易操作
  • 全數位化測量單元
  • 三個線圈連接器, 適用于不同的測量要求
  • 測量環型、環帶芯、堆疊沖孔零件等
  • 可擴充包含愛普斯坦方圈測試
  • 使用 MPG Expert software作量測, 顯示及整合 QM systems

     量測項目:

  • 鐵損- (W/kg)
  • 渦流損及磁滯損-
  • 最大極化力- (T)
  • 有效極化力- (T)
  • 最大磁場強度- (A/m)
  • 有效磁場強度- (A/m)
  • 剩磁- (T)
  • 矯頑力- (A/m)
  • 磁導率-
  • 微分磁導率
  • 視在輸出功率- (VA/kg)
  • 誘導率-
  • 磁滯曲線-

再現性:

0,2 %

測試結果可比較性:

IEC 60404-3

標稱精確度:

IEC 60404-3

最大電流:

± 5 A (± 10 A optional)

最大電壓:

± 32 V

測試線圈數:

3

操作模式:

PC / Software

機台尺寸:

直立式 300 x 560 x 540 mm(B x T x H)

電原:

220/230 V AC, 50/60 Hz
