LED多功能積分球均勻光源
．基於LED的多功能積分球均勻光源，適用於成像和非成像設備的高動態範圍測試和校準，配備光譜參考感測器和直覺的S-ISS軟體。

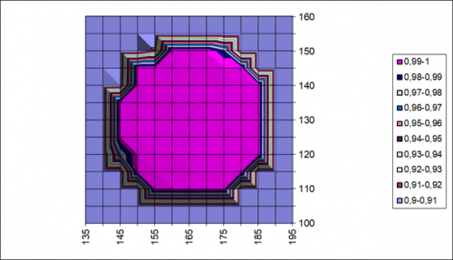

．SS-17-RGBW 具有極佳的亮度分佈均勻性，中心點偏差通常為±0.5%，平均值偏差為±0.3%。在測量球體均勻性時使用了 UMPF-LSOK30-DTB 擴散器。

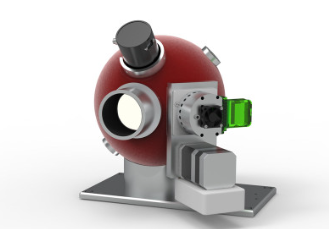

ISS-17-RGBW 是 Gigahertz-Optik 的 RGBW LED Integrating Sphere Uniform Light Source（RGBW LED 積分球均勻光源）。
主要用途是提供一個高均勻度、可調整亮度及色溫（CCT）的均勻面光源，用於：
- Camera / Image Sensor 測試
- Camera calibration
- Display / Imaging device 測試
- Spectral radiometer 比較與校正
- Imaging spectrometer 測試
- Pixel alignment
- 高 Dynamic Range（HDR）設備測試
- 非成像光學設備測試
- EMVA 1288 相關應用
|
產品類型 |
RGBW LED Integrating Sphere Uniform Light Source |
|
球體直徑 |
170 mm |
|
球體型號 |
UMTB-170-S-1 |
|
內部塗層 |
BaSO₄，ODP97 |
|
Light Output Port |
50 mm |
|
光源 |
RGBW LED |
|
LED 控制 |
4 個獨立電源通道 |
|
Intensity Control |
Variable Aperture + LED current |
|
CCT Control |
透過 RGBW 各 LED 電流調整 |
|
Monitor Detector |
CSS-45 spectral reference sensor |
|
均勻度 |
>98% |
|
典型亮度均勻度 |
約 ±0.5%（相對中心點）；±0.3%（相對平均值） |
|
Spectral Radiance calibration |
380–780 nm，10 nm step |
|
Luminance calibration |
Calibration point |
|
控制軟體 |
S-ISS |
|
控制電子裝置 |
ED-SC-4x20-MD |
|
電源 |
AC 115–230 V / 50–60 Hz |
