• 永磁材料快速測量儀

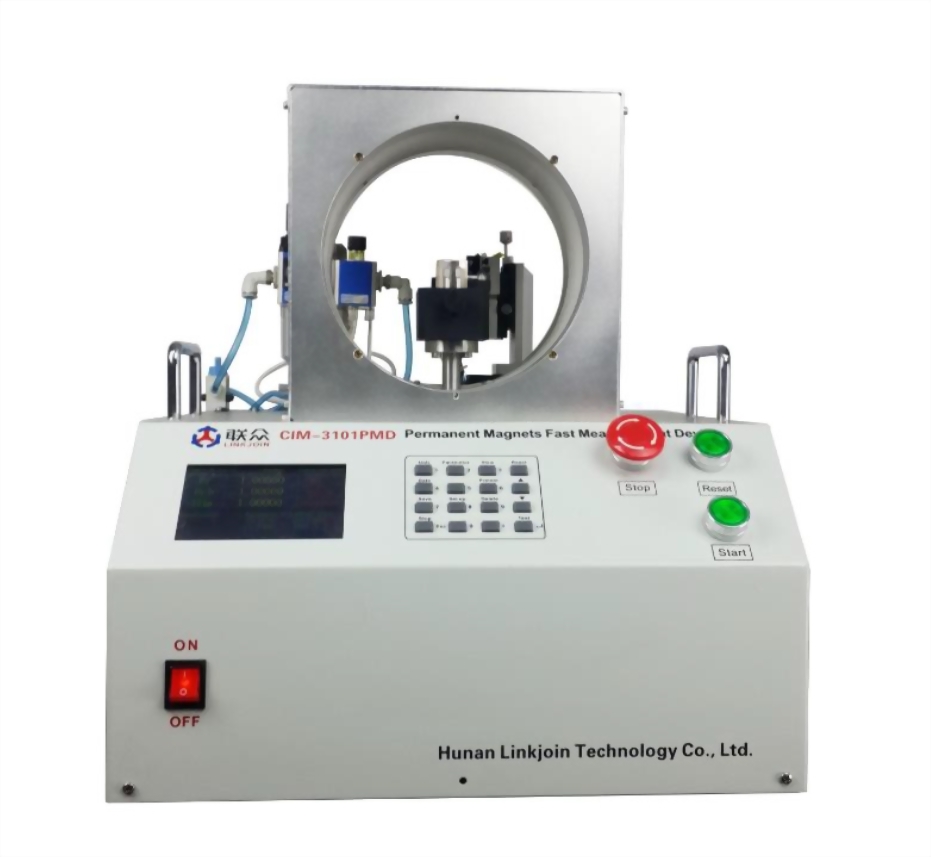

永磁材料快速測量儀

型號 : CIM-3101PMD
  • CIM-3101PMD永磁材料快速測量儀是一款快速測量稀土永磁材料剩磁Br、矯頑力Hcb以及最大磁能積BHm的半自動化測量裝置。
  • 測試時無需外部場源,不改變樣品的磁性狀態,有效避免釹鐵硼磁鋼因測試過程中因磁化和退磁對樣品帶來的不可逆損失。
  • 可量測外形為正方體/長方體、瓦型徑向充磁、圓柱體和環形軸向充磁,(兩極充磁)的樣品。
  • 裝置採用手動上下料,物料夾緊後,自動輸送檢測,測試效率高。特別適合瓦形及異形磁鋼的批量快速測試。
  • 嵌入式工控系統,低功耗、高穩定性, 具備數據記錄功能,有效存儲數據為10萬組, 具備數據上傳功能,通過RS232C 傳送。

參數

技術指標

系統控制

ARM高速處理器

顯示媒介

5寸全彩LCD,解析度達800*400

測試速度

6S/PCS

手動調節滑臺

最大行程:25mm,解析度:0.1mm

W旋轉軸

旋轉同心度<=0.1mm



0.3-0.4MPa

合格判定

支持剩磁Br、矯頑力Hcb以及最大磁能積BHm分選功能;

試樣要求

測試面應大於測試探頭截面積,最小測試樣品直徑≥6mm

樣品尺寸

由亥姆霍茲線圈均勻區決定

被測參數

Br(%)

HcB(%)

(BH)max(%)

不確定度(k=2)

2

2

3

重複性(恒溫)

± 0.5

± 0.5

± 0.5
